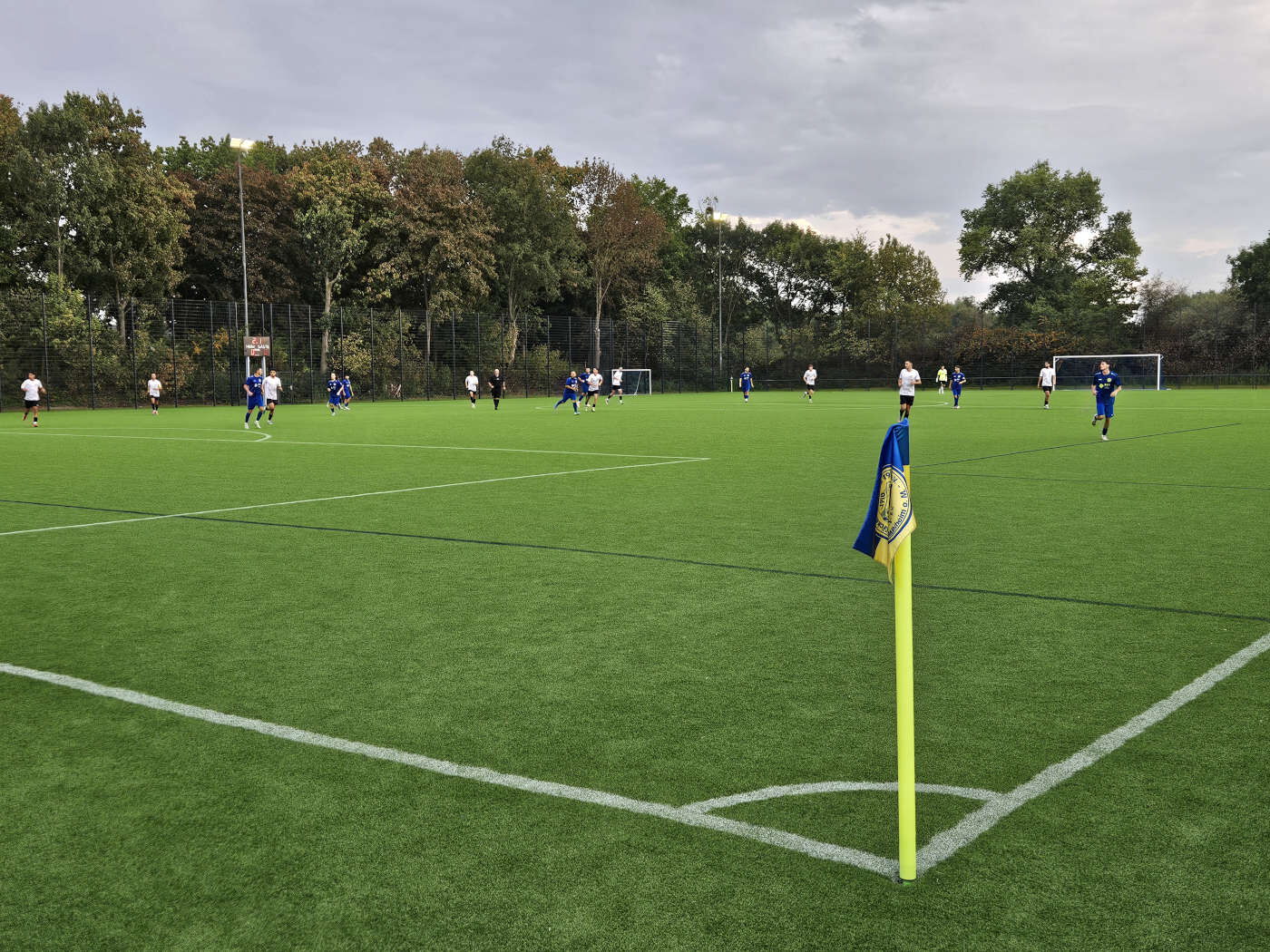

Im Sportzentrum an der Anton-Dey-Straße in Mühlheim am Main wurde dank der erfolgreichen Planung von Enviro-Plan der frühere Tennenplatz in einen modernen Kunstrasenplatz umgewandelt und die umliegenden Flächen saniert. Auf der neu hergerichteten Anlage, die als Nebenplatz für das angrenzende Stadion mit Rasenplatz dient, spielt und trainiert der FC Kickers Viktoria Mühlheim 1910. Der neue Platz ist für die reine Fußballnutzung mit Trainingsbetrieb und Punktspielen ganzjährig vorgesehen.
Gründe für die Modernisierung
Die hohe Nutzungsintensität des Vereins und der Wunsch nach einer ganzjährigen Bespielbarkeit machten die Modernisierung des Tennenplatzes erforderlich. Im Projektverlauf traten mehrere Besonderheiten und Herausforderungen auf, die im Zusammenspiel zwischen Enviro-Plan, der Stadt Mühlheim am Main und der ausführenden Firma Dillmann mit kreativen Lösungen erfolgreich gemeistert wurden.
Technische Herausforderungen und Lösungen
Eine besondere Herausforderung stellte eine teilweise unter dem Spielfeld verlaufende Brunnenleitung dar, die umgelegt werden musste. Zudem erforderten hoch anstehendes Wasser und Pfützenbildung vorsorglich den Einbau von Drainageleitungen außerhalb des Platzes. Entlang der Westseite begrenzte ein durch marode Holzschwellen abgefangener Höhenversprung das Spielfeld, während an der Nordseite eine Mauer aus Beton-U-Steinen bestand, die es in die Planung zu integrieren galt.
Einfassungen, Ballfang und Belag

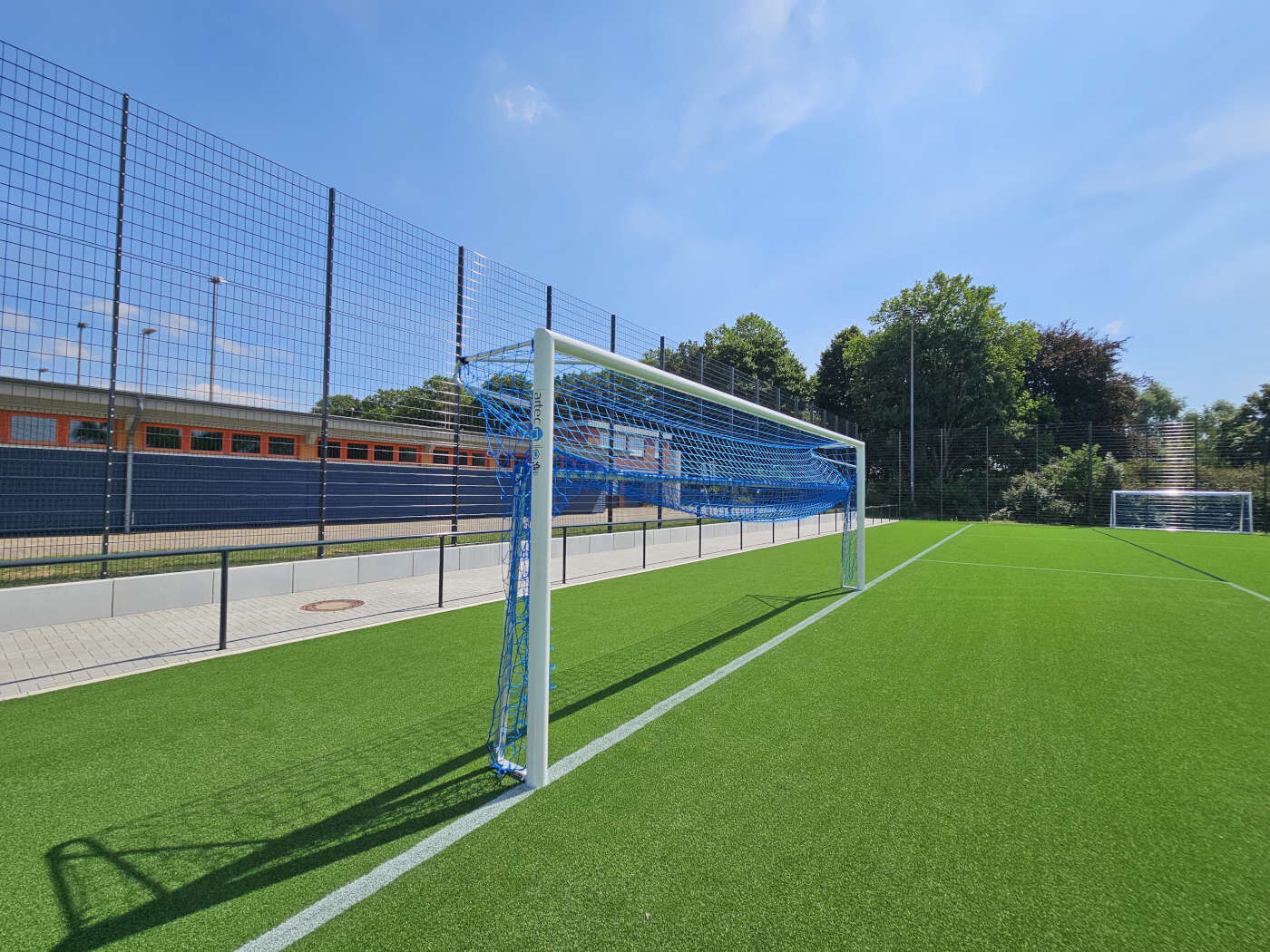

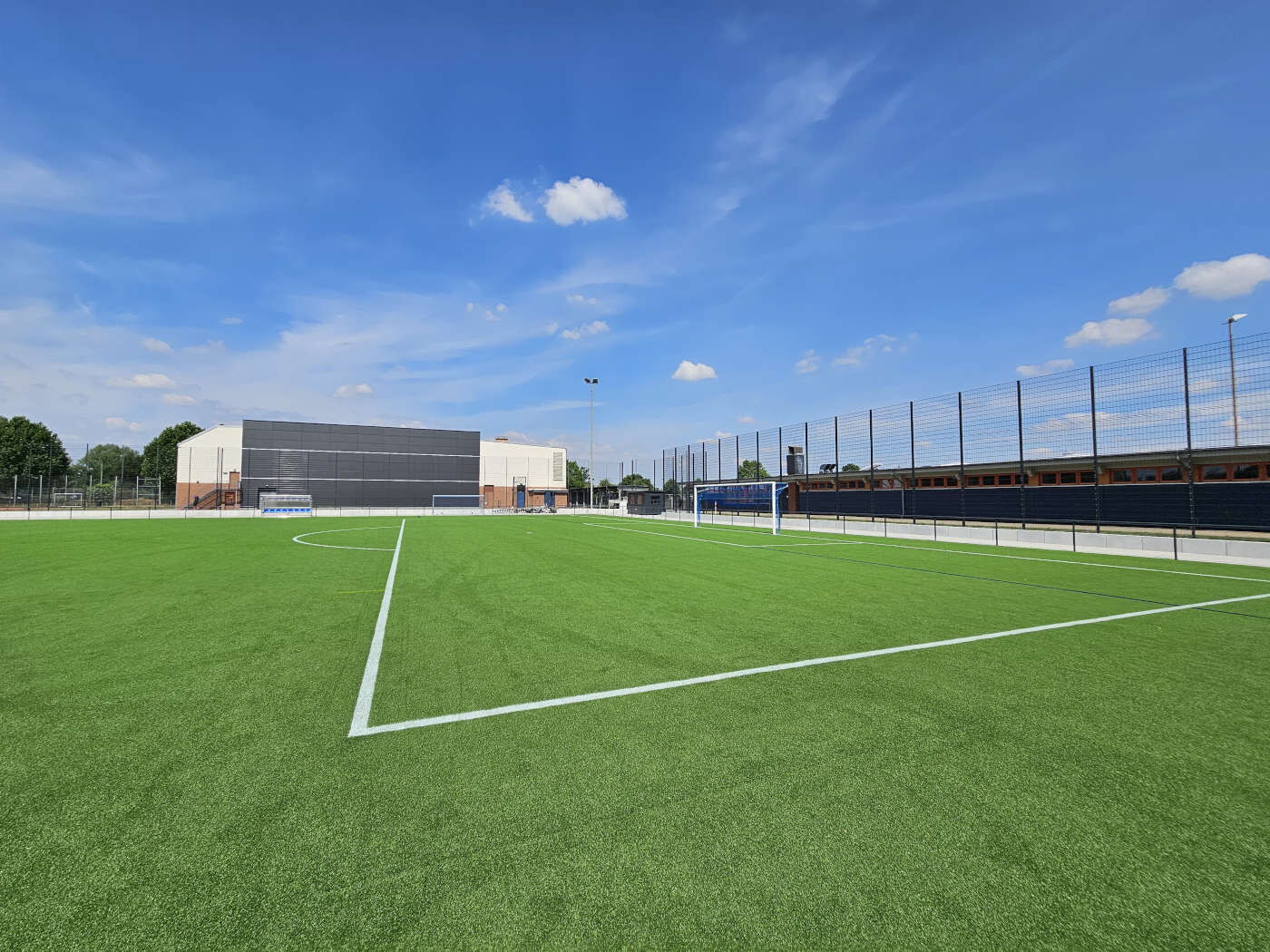

Der neue Kunstrasenplatz wurde umlaufend mit L-Steinen neu eingefasst und mit einem sechs Meter hohen Ballfangzaun ausgestattet. Darüber hinaus fiel die Entscheidung für einen innovativen unverfüllten Kunstrasen ohne Sand oder Infill. Dieser Aufbau reduziert den Pflegeaufwand und verhindert den Austrag von Infill in die Umgebung. Da die Beschwerung durch Sand oder Infill fehlt, wurde der Belag am Rand durch ein Klemmsystem eingespannt.
Elastikmatten und Leistungsvorgaben
Die elastifizierende Schicht unter dem Kunstrasen besteht aus vorgefertigten Elastikmatten mit einer Dicke von 23 Millimetern. Gegenüber einer vor Ort eingebauten Elastikschicht bieten diese Matten Vorteile in der wirtschaftlichen und nachhaltigen Herstellung sowie beim Austausch punktueller Schäden, bei gleichwertiger Leistungsfähigkeit. Die Vorgaben gemäß DIN EN 15330-4 und DIN 18035-7 werden eingehalten.
Innovative horizontale Entwässerung
Es wurde eine horizontale Entwässerung gemäß DIN EN 15330-4 über eine wasserundurchlässige Folie in Kombination mit einer Kastenrinne umgesetzt. Die Folie liegt unter den Elastikmatten und wird in der Kastenrinne verklemmt. Das durch Kunstrasen und Matten sickernde Wasser fließt auf die Folie, wird dort gesammelt und in die Kastenrinnen abgeführt. Ein unterirdisches Drainagesystem mit Sammler- und Saugerleitungen ist dadurch nicht mehr erforderlich, da kein Wasser mehr durch die Folie abläuft. Die Entwässerung des Platzes ist an das Bestandskanalsystem der Sportanlage angeschlossen.
Bauausführung nach Norm
Die Errichtung des Kunstrasenplatzes erfolgte nach DIN 18035-7. Der obere Tennenbelag und die dynamische Schicht mit zusammen rund zehn Zentimetern wurden abgeschoben und entsorgt. Anschließend wurde eine neue ungebundene Tragschicht mit einer Gesamtdicke von 20 Zentimetern gemäß DIN 18035-7 eingebaut. Darauf folgten die Elastikmatten, die Folie und der Kunstrasenbelag. Das Spielfeld erhielt zusätzlich eine Jugendlinierung für die Spielfelder D7 und D9.
Umfeld, Ausstattung und Infrastruktur

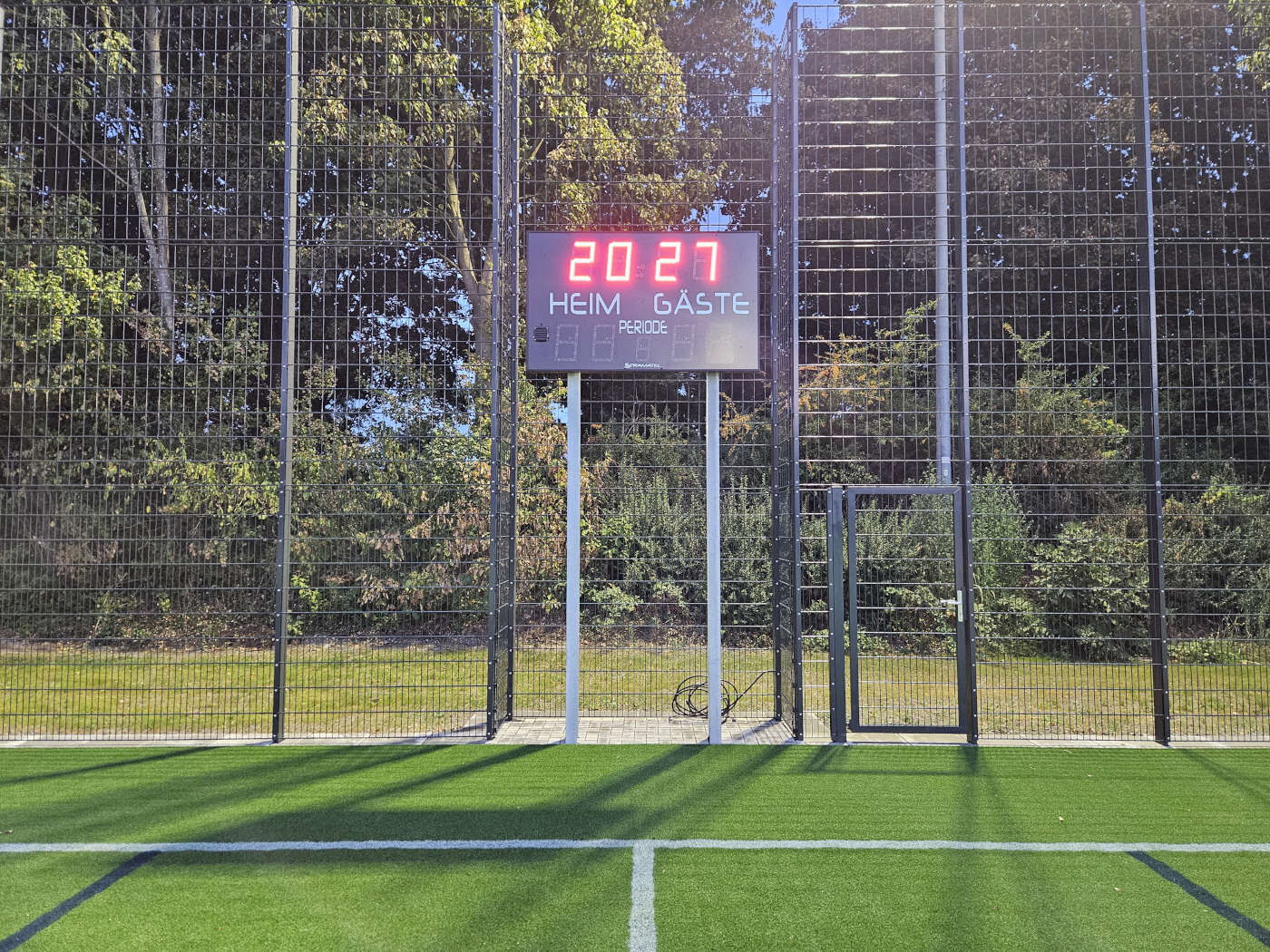

Entlang des Spielfeldrands wurden gepflasterte Aufenthaltsbereiche hergestellt und die Zuschauerbarrieren erneuert. Die Anlage erhielt nachhaltige LED-Flutlichtleuchten, eine elektronische Spielstandsanzeige sowie neue Spielerkabinen. Ein vom Verein beschaffter Container als Ausschank wurde in die Anlage integriert.
Ergebnis und Nutzen
Enviro-Plan hat das Projekt termingerecht abgeschlossen. Die modernisierte Sportanlage ist ein überzeugendes Referenzprojekt und bietet optimale Bedingungen für den Vereinssport. Sie leistet einen wichtigen Beitrag zur Verbesserung der Sportinfrastruktur in Mühlheim am Main.
Eckdaten des Projekts
- Bauherr:Stadt Mühlheim am Main
- Kunstrasenfläche (brutto):68 × 105 m (7.140 m²)
- Spielfeldfläche (netto):64 × 97 m (6.208 m²)
- Bauzeit:Mitte November 2024 – Mitte Juli 2025
- Baukosten (brutto):ca. 1.500.000 €
